精密模具配件CNC加工交付案例

精密模具配件 CNC 加工是高端模具制造的核心环节，直接决定模具精度、使用寿命与产品成型质量。汇毅诚机零部件加工厂深耕精密加工领域多年，依托全套进口 CNC 加工中心、五轴联动机床、CMM 三维测量仪等高端设备，专注为模具制造、汽车、电子、医疗器械等行业提供高精度、高一致性、短周期的模具配件定制加工与交付服务，以成熟工艺与严苛质控，助力客户提升模具品质、缩短研发周期、降低综合成本。

精密模具配件CNC加工

一、项目背景与需求

某高端模具制造企业专注汽车内饰件与电子连接器模具研发生产，其核心模具配件（含型腔镶件、型芯、导柱导套、顶针、异形滑块等）面临精度要求高、结构复杂、材质多样、批量一致性严、交付周期紧五大核心痛点：

1.精度要求：关键尺寸公差 ±0.005mm，轮廓度≤0.002mm，表面粗糙度 Ra≤0.4μm；

2.材质多样：涉及 420 不锈钢、SKD11、H13、6061-T6 铝合金等，部分需热处理后精加工；

3.结构复杂：多为异形曲面、深腔、薄壁、小孔（最小孔径 0.8mm）结构，传统工艺难加工；

4.批量需求：单次订单 50-500 件，需保证批量尺寸一致性，合格率≥99.5%；

5.交付周期：客户项目加急，要求 7 天内完成从图纸解析、编程、加工、检测到交付全流程。

客户经实地考察后，最终选择汇毅诚精密模具配件 CNC 加工厂家，核心看重其五轴联动加工能力、μ级精度管控、全流程质检体系与快速交付实力。

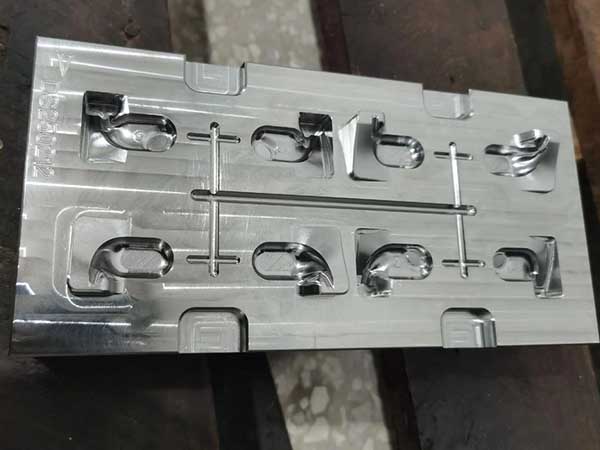

模具配件CNC

二、加工方案与工艺实施

1. 图纸解析与工艺定制

汇毅诚技术团队接收客户3D 图纸（STEP/IGS 格式）后，1 小时内完成图纸解析、公差核对、材料特性分析与工艺路径规划：

（1）针对420不锈钢粘刀问题，定制超细晶粒硬质合金刀具（刃口半径 0.01mm），采用油雾冷却系统（雾滴直径 5-10μm），避免粘刀与表面划痕；

（2）异形曲面与深腔结构采用五轴联动螺旋铣削工艺，进给量 0.008mm/r，每层背吃刀量 0.05mm，确保轮廓精度与表面质量；

（3）小孔加工采用高速钻孔 + 铰孔复合工艺，转速 35000r/min，保证孔径公差 ±0.003mm；

（4）热处理后配件采用CNC 高速精铣 + 镜面抛光，表面粗糙度 Ra 稳定控制在 0.2-0.4μm。

2. 设备配置与加工执行

作为专业精密模具配件 CNC 加工厂家，汇毅诚配备3 轴 / 4 轴 / 5 轴 CNC 加工中心、数控车床、慢走丝、电火花、平面磨床等全系列精密设备，实现一站式加工：

（1）五轴联动加工中心：负责复杂型腔、异形滑块等三维曲面加工，一次装夹完成多工序，减少装夹误差；

（2）高速 CNC 加工中心：批量加工导柱、导套、顶针等标准 / 非标配件，效率提升 30%；

（3）精密数控车床：加工回转体配件（如型芯、镶套），同轴度≤0.002mm；

（4）热处理设备：配套真空淬火、回火处理，确保模具配件硬度（HRC50-58）与稳定性。

3. 全流程质量管控

汇毅诚建立从原材料到成品出厂的全链路质检体系，每道工序严格把关：

（1）原材料检测：材质光谱分析、硬度检测，杜绝不合格材料入库；

（2）过程检测：首件全尺寸检测（CMM 三维测量仪），批量生产每小时抽样 10 件，关键尺寸 100% 检测；

（3）成品检测：三坐标测量、粗糙度仪、百分表、千分尺等精密检测，出具完整质检报告（含尺寸数据、检测设备、检测日期）；

（4）外观检测：无划痕、无毛刺、无变形，符合模具装配要求。

汇毅诚高效协同，5 天完成全部加工与检测，提前 2 天交付，助力客户项目如期推进，抢占市场先机。精密模具配件CNC加工是模具制造的关键，选择专业可靠的加工厂家至关重要。汇毅诚智CNC技工厂家凭借新型设备、精湛技术、严苛质控、高效交付、完善服务，成功为众多客户解决精密模具配件加工难题，如需精密模具配件 CNC 加工、非标模具配件定制、模具零件批量加工服务，欢迎联系汇毅诚加工厂家，我们将为您提供免费图纸解析、工艺方案定制、精准报价，助力您的项目高效落地！
