医疗机械臂关节连杆加工案例

在医疗机械臂领域，关节连杆作为传递动力、实现精准运动的核心承重部件，其加工精度、结构稳定性直接决定机械臂的定位精度、运动流畅度，更关系到手术安全、康复辅助等医疗场景的使用效果。不同于普通工业机械臂连杆，医疗领域对其加工要求更为严苛——不仅需满足微米级公差控制，还要兼顾轻量化、耐腐蚀、无毛刺等特殊需求，这对医疗机械臂关节连杆加工也提出了更高的要求。

医疗机械臂关节连杆加工

一、案例背景：医疗机械臂关节连杆的核心加工诉求

本次合作客户是国内知名医疗设备制造商，专注于手术机器人、康复辅助机械臂的研发与生产，其核心产品用于微创外科手术、肢体康复训练等场景，对关节连杆的加工精度和可靠性提出了极高要求。客户此前曾与多家加工厂家合作，但均因加工精度不达标、批量稳定性差、交付周期过长等问题，影响产品研发进度。

结合客户需求，本次医疗机械臂关节连杆加工的核心诉求的明确如下：

1、精度要求：整体尺寸公差控制在±0.003mm，形位公差±0.005mm，关节轴同轴度≤0.01mm，表面粗糙度Ra≤0.8μm，确保机械臂运动时无卡顿、定位精准，符合医疗设备的精密传动需求；

2、结构要求：连杆为薄壁复杂异形结构，最小壁厚仅0.79mm，带有复杂内部通道，需在轻量化的同时保障结构强度，避免加工过程中出现变形、开裂等问题；

3、材质要求：选用6061-T6铝合金，兼具轻量化、高强度、易加工特性，同时需通过医用级表面处理，确保无毛刺、无杂质，符合医疗设备的洁净标准；

4、交付与批量要求：首批试产6套，后续批量订单200套/批次，试产周期≤8天，批量交付周期≤4天，需保证批次间加工精度一致性，报废率≤0.8%。

此外，客户特别强调，连杆作为医疗机械臂的“骨骼”，其加工质量直接影响患者治疗安全，因此全程需提供可追溯的质量检测报告，确保每一件产品都符合医用标准。

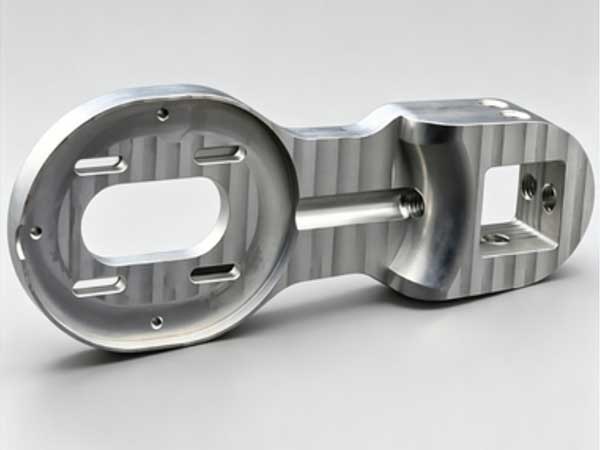

机械臂关节零部件加工

二、解决方案：五轴CNC精密加工+全流程质量管控

针对医疗机械臂关节连杆加工难点，汇毅诚智能装备采用 “五轴 CNC 精密加工 + 全流程质量管控” 方案，核心如下：

1、材质预处理：选用 6061-T6 原厂铝合金，光谱全检 + 双重去应力时效处理，保障精度基础。

2、工艺创新：五轴 CNC 联动一次性加工，搭配柔性夹具、优化切削参数及分步加工，破解薄壁变形、接刀误差等难题；医用级抛光 + 防锈处理，满足医用要求。

3、全流程质检：建立三级质检体系，恒温车间加工，首件检测 + 巡检 + 成品全检，确保参数达标、质量可追溯。

4、交付优化：柔性产线支持批量生产，急单48 小时响应，缩短交付周期，单件成本降低 15%。

三、案例成效：高精度交付，助力医疗设备升级

本次医疗机械臂关节连杆加工项目，通过精准的工艺设计、严格的质量管控和高效的交付保障，圆满完成客户需求，最终达成以下成效：

1、精度达标：成品尺寸公差控制在±0.003mm，形位公差±0.005mm，同轴度≤0.01mm，表面粗糙度Ra≤0.8μm，所有关键参数均符合医用标准和客户设计要求；

2、质量稳定：批量生产一次合格率达到98.5%，报废率≤0.8%，批次间精度一致性良好，彻底解决了客户此前面临的精度不稳定问题；

3、效率提升：试产周期较客户预期缩短1天，批量交付周期控制在4天，大幅提升客户产品研发和生产进度；

4、成本优化：通过工艺优化和材料利用率提升，单件加工成本降低15%，帮助客户降低生产成本，提升市场竞争力。

目前，该批次医疗机械臂关节连杆已成功装配于客户的康复辅助机械臂和微创手术机器人产品中，经过长期试运行，连杆运动流畅、定位精准，无变形、开裂等质量问题，得到客户的高度认可，双方已达成长期战略合作关系。

如果您也有医疗机械臂关节连杆、医疗精密零部件的加工需求，欢迎咨询，汇毅诚智将根据您的具体需求，定制专属加工方案，用专业技术破解加工难题，助力您的产品升级。
